ZHA/BM系列 轻小型气动薄膜套筒调节阀

ZHA/BM系列轻小型气动薄膜套筒调节阀是我厂自行开发的新一代产品。它具有小型、轻巧、结构简单、流量系数大、使用允许压差大、稳定性好、适应性强、装拆维修方便等优点,因此被广泛使用。...
产品介绍

产品简介

       ZHA/BM系列轻小型气动薄膜套筒调节阀是我厂自行开发的新一代产品。它具有小型、轻巧、结构简单、流量系数大、使用允许压差大、稳定性好、适应性强、装拆维修方便等优点,因此被广泛使用。



结构特点

1.套筒阀是在一个单座阀体内插入一个圆筒形的套筒,以套筒为导向,装配了一个能沿轴向自由移动的阀塞(阀芯)。 套筒上具有一定流量特性的孔或窗口。

2.套筒用密封垫片被紧固在阀体上,安装套筒时不使用螺纹。

3.阀塞(阀芯)上开有平衡孔,能有效地消除作用于阀塞上的大部分轴向不平衡。

4.执行机构为多弹簧式、体积小、重量轻、推杆与阀杆连接采用开缝螺母,便于装拆和维修。

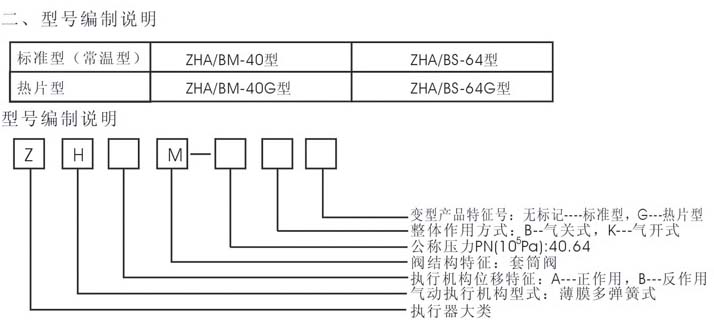

型号说明
