产品简介
      锥形套管热电偶采用整体钻孔锥形式结构，可以直接测量各种工业生产过程中从0℃～600℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传，所以在工业生产过程中广泛运用。

产品技术参数
       测量范围：0-400-600℃
       分度号：E分度
       精度等级：I级( ±1.5℃或±0.004｜t｜) II级( ±2.5℃或±0.0075｜t｜)
       热电偶类别：镍硅-铜镍
       接线盒类型：防溅式、防水式
       安装方式：固定螺纹锥形套管式
       保护管直径：28-16mm
       保护管材质：根据客户需求
       保护管插深：根据客户需求
       热响应时间：T0.5<120S(在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%所需要的时间，用T0.5表示)
       热电偶公称压力：30MPa(一般是指在保护管所能承受的静态外压而不破裂)
       热电偶标称流速：30米/秒
       热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
       执行标准：JB/T9238-1999

工作原理
       当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

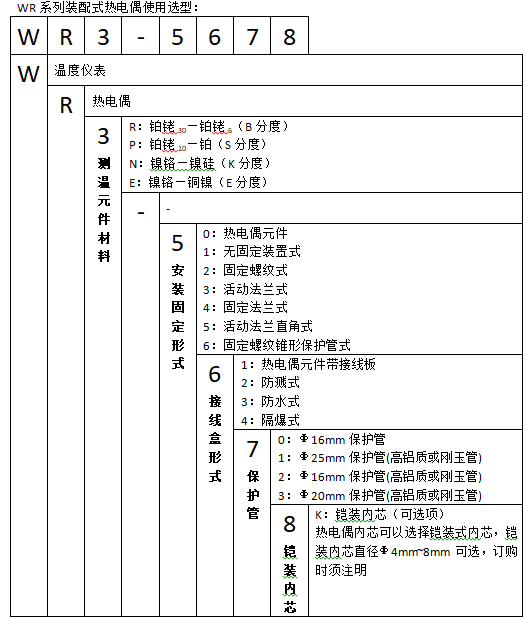

选型表

型号举例：
WRN-631表示K分度固定螺纹带防水式接线盒，锥形套管热电偶，可为双支。
WRE-631表示E分度固定螺纹带防水式接线盒，锥形套管热电偶，可为双支。

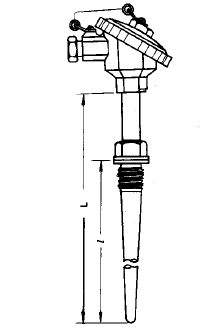

结构图片

       规格可定制
