Y-BF系列轴向型不锈钢压力表
产品简介 Y-B不锈钢压力表广泛应用于石油，化工，化纤，冶金，电站等工业部门对耐蚀，抗振要求较高的工艺流程中测量各种介质的压力，Y-BF不锈钢压力表采用全不锈钢材料制成，仪表具有整体机构设计合理，工艺精致，有较高的测量精度和持久的稳定性。...
- 电 话：19804091155
- 手机：021-56700108
- 邮件：shysig@163.com
产品介绍
产品简介
Y-B不锈钢压力表广泛应用于石油，化工，化纤，冶金，电站等工业部门对耐蚀，抗振要求较高的工艺流程中测量各种介质的压力，Y-BF不锈钢压力表采用全不锈钢材料制成，仪表具有整体机构设计合理，工艺精致，有较高的测量精度和持久的稳定性。
技术参数
精度等级：1.6 2.5
表盘直径：60、100、150mm
安装型式：径向型
接头螺纹：M20*1.5 M14*1.5或用户定制
表壳材质：0Cr18Ni9（304）
接头材质：0Cr18Ni9（304）
弹簧管材质：0Cr18Ni9Ti（321）或其它
使用环境温度：-40～70℃（外壳内不充液）；-25～70℃（外壳内充液）
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·3（外壳内不充液）；V·H·4（外壳内充液）
外壳防护等级：IP65
结构原理
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

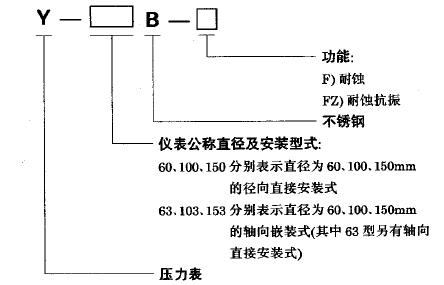

选型图
型号举例：
Y-63BF表示表盘直径为60mm的轴向型带边或不带边耐腐蚀不锈钢压力表
Y-100BFZ表示表盘直径为100mm的轴向型带边或不带边耐腐蚀抗振不锈钢压力表
标度范围、精度等级
型号 | 标度范围MPa(Hg～PSi) | 精度等级 |
Y-60B-F YN-60B-F Y-63B-F YN-63B-F | 0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 、100 -0.1～0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F YN-100B-F Y-150B-F YN-150B-F Y-103B-F YN-103B-F Y-153B-F YN-153B-F | 0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60、100 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000 ) | 1.5 |
注：括号内的标度范围和精度等级jin供特殊订货。

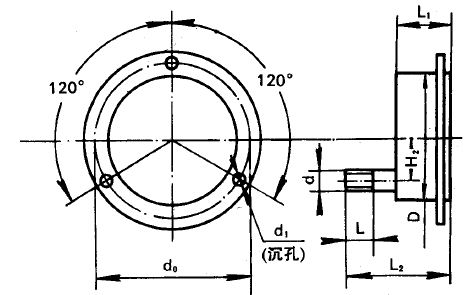

安装图片
