产品介绍
产品简介
YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压，YPF系列膜片压力表省去了传输介质，具有安全、整体机构设计合理，工艺精致和持久的稳定性。
技术参数
精度等级：2.5级
接头螺纹：M20*1.5或其它
表壳材质：铸铝
接头材质：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
膜片材质：Cr15Ni7Mo或316L
使用环境温度：-40～70℃；相对湿度不大于90%
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·3
外壳防护等级：IP64
结构原理
仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护内部机构免受污秽侵入。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形--位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

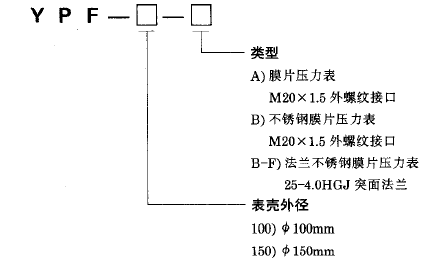

使用选型
YPF-100A表示表盘直径为100mm的径向型带隔离膜片的普通膜片压力表
YPF-150A表示表盘直径为150mm的径向型带隔离膜片的普通膜片压力表

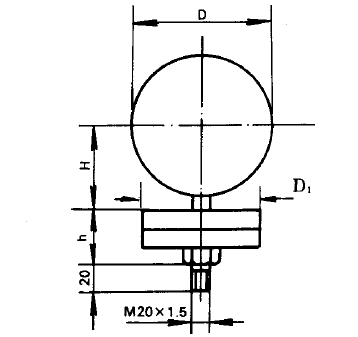

标度范围、外形尺寸及重量：
型号 | 标度范围 ( 测量范围 ) | 承压部尺寸mm | 表壳外径mm | 重量Kg |
YPF-100A YPF-100B YPF-100B-F | 0～0.06、0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1、0～1.6、0～2.5、－0.1～0、－0.1～0.06、－0.1～0.15、－0.1～0.3、－0.1～0.5、－0.1～0.9、－0.1～1.5 －0.1～2.4Mpa | Ф85 Ф115 | Ф100 | 1.6 |
YPF-150A YPF-150B YPF-150B-F | Ф85 Ф115 | Ф150 Ф150 | 1.8 1.8 | |
YPF-100A YPF-100B YPF-100B-F | 0～1.6、～2.5、0～4、0～6、0～10 0～16、0～25、0～40 －1.6～0、－2.5～0、－4～0、－6～0、 －10～0、－16～0、－25～0、－40～0 －0.8～0.8、－1.2～1.2、－2～2、－3～3、－5～5、－8～8、－12～12、－20～20KPa | Ф160 | Ф100 | 2.9 |
YPF-150A YPF-150B YPF-150B-F |
安装图片
