中型长图自动平衡记录(调节)仪

本系列仪表配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量、指示和记录。...
  • 电 话:19804091155
  • 手机:021-56700108
  • 邮件:shysig@163.com
产品介绍

产品简介

       本系列仪表配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量、指示和记录。


产品特点

中型长图记录仪表体积小,重量轻,安装在控制屏上可节省屏面,便于实现集中控制。

仪表整个机架安装在带有滚珠结构的地板上,可以灵活地进拉出,维护和检修十分方便。



技术指标

指标基本误差:±0.5%

记录基本误差:±1%

回差:0.25%

消耗功率:40W

标尺刻度长:180mm

记录纸有效宽度:87.5mm

电源:AC 220V 50HZ 允许电压变动:10%- -15%

工作环境条件:温度0-50℃  相对湿度10%-90%

重量:<18kg

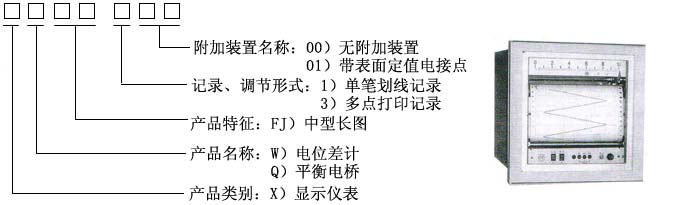

选型表




型号规格

型号

记录点数及其附加装置

规格


XWFJ-100
XQFJ-100

单笔

全行程时间5s  记录纸速度:50、400、800mm/h多点打印周期5s



XWFJ-300
XQFJ-300

6,12点



XWFJ-101
XQFJ-101

单笔
带表面定值

全行程时间2.5s  记录纸速度:50、400、800mm/h给定值的设定范围标尺的5%-95% 仪表接点数为2个多点打印周期5sXWFJ-301/XQFJ-301型仪表也可与JD-106型继电器箱配套使用。



XWFJ-301
XQFJ-301

6,12点
带表面定值





测量范围

电位差计

传感器种类

分度号

测量范围

铜热电阻

E

0-300℃

0-400℃

0-600℃

0-800℃

200-600℃

400-800℃

镍鉻-镍铬

K

0-600℃

0-800℃

0-1000℃

0-1200℃

0-1300℃

400-800℃

500-1000℃

600-1200℃

铂铑10-铂

S

0-1400℃

0-1600℃

600-1600℃

铂铑30-铂铑6

B

0-1600℃

0-1800℃


F1

0-1800℃

600-1200℃

透镜式辐射传感器

F2

700-1400℃

900-1400℃

900-1800℃

1100-2000℃

1200-1800℃

直流电动势

mV

0-10

0-20

0-50

0-100

‐1-4

‐5-5

‐10-10

‐50-50

‐100-100

直流电流

mA

0-10

4‐20



平衡电桥

变送器种类

分度号

测量范围

铜热电阻

Cu50
(R0=50Ω)

0-30℃

0-50

0-100

Cu100
(R0=100Ω)

0-30

‐50-50

‐50-100

铂热电阻

PT100
(R0=100Ω

0-50

0-100

0-150

0-200

0-300

0-400

0-500

200-400

200-500

‐50-50

‐50-100

‐100-50

‐100-100

‐150-150

‐200-50

‐200-500
